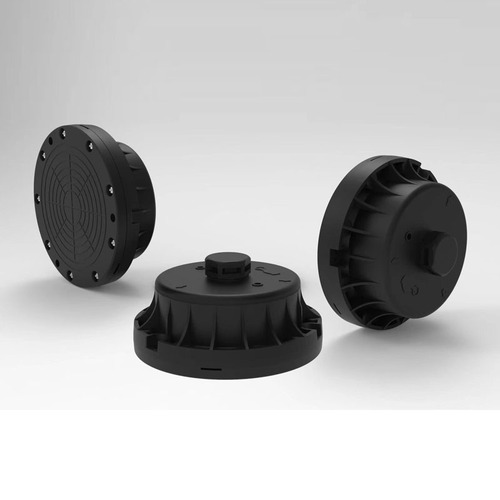

智能井蓋異動報警終端JD-G003

一、產品介紹

智能井蓋異動報警終端，采用NB-IoT低功耗廣域網技術，內置天線、電池供電，對井蓋運行狀態進行智能監測、異常實時告警。

設備基于NB-IoT網絡進行通信，無需單獨搭建基站即可使用。設備安裝簡單、防水防塵、耐候性好，能適合各種材質井蓋安裝維護，無任何外置配件，不易損壞。設備搭配通訊終端可有效對公共設施進行管控，保護道路安全。

二、規格參數

三、主要功能

1、終端主動發射信號，隨時獲取城市窨井蓋狀態，便于市政部門管理戶外資產。

2、傾斜檢測：井蓋被打開（產生30°以上傾角），實時告警。

3、浸水檢測：當設備表面被水淹沒時，實時告警。（選配功能）

4、甲烷超標檢測：當管廊甲烷濃度超標時，可進行告警提示(定期檢測)。（選配功能）

5、設備防塵、防水、防破壞，工業級大容量電池設計，使用壽命長。

6、直接安裝，無需加裝支架，更加方便。

7、耐高溫抗壓，可承受高壓力，不易損壞。

四、功能調試

1、井蓋傾斜檢測：當井蓋被揭開（默認角度大于30°）后，設備會迅速檢測到井蓋被打開，立即向平臺發送實時告警。

2、滿溢告警/恢復功能：

1）滿溢告警：接滿一盆水，將設備正面朝下水平放入水中，使水漫過設備固定螺絲處即可，或用手模擬設備浸水現象，大約15 秒左右，終端會發出滿溢告警，平臺上能夠看到滿溢告警的信息。

2）滿溢恢復：將設備從水中移出后，保持設備靜止大概一分鐘左右，會有滿溢恢復提出發出。

3、甲烷氣體超標檢測（可選）：支持甲烷氣體監測功能的設備與普通型設備有稍微區別，其頂蓋上安裝有透氣閥。

1）甲烷氣體告警功能測試：將井蓋終端背面朝上，同時短路水浸，保持30秒以上開啟傳感器，將甲烷器從透氣閥送入設備內部中進行測試送入時間要足夠長（30S 以上）當甲烷氣體進入設備內部后，會發送實時告警，可通過測試平臺觀察。

2）甲烷氣體恢復功能測試：當發生氣體告警后，停止給設備送入甲烷氣體，一般等待1 分鐘以上（視具體環境稍有變化），或者去除水浸短路，即可發送恢復提示，可通過平臺觀察到對應提示。

五、工作流程

六、平臺界面

主要功能介紹

?主界面

系統主界面分為“功能導航”、“設備總覽”、“實時報警”、“地圖功能”等，如下圖所示：

?設備管理

單擊“功能導航”中的“設備監管”，可選擇相應的設備進行管理。如下圖：

?生產管理

單擊“功能導航”中的“生產管理”，可進行設備的入庫出庫管理。如下圖：

?賬號管理

單擊“功能導航”中的“分級與用戶”，可進行平臺的用戶管理和權限管理。如下圖：

?報警管理

單擊“功能導航”中的“報警管理”，可選擇對應的報警信息進行處理和記錄查詢。如下圖：

?統計分析

單擊“功能導航”中的“統計分析”，可對所有設備的報警信息進行匯總及分析。如下圖：
