身份證+IC卡二合一讀卡器模組JD-003

一、產品介紹

　　捷達智能最新推出識別身份證、IC卡二合一多功能讀卡器模組，可嵌入各種自助機、機器人、叫號機設備。

內置式居民身份證閱讀機具JD-003，是一款可連接計算機及各種智能設備使用的居民身份證閱讀驗證設備，產品符合《GA450-2013臺式居民身份證閱讀器通用技術要求》、《GA467-2013 居民身份證驗證安全控制模塊接口技術規范》和CSP-V05-001:2013《社會公共安全產品認證實施規則居民身份證閱讀機具產品》，具有閱讀身份證信息、驗證身份證真偽等功能。該設備可以作為一種功能模塊內置于各種設備中，廣泛應用于公安、民政、金融、通信、教育、交通、特業等各行業。

二、產品特點

1、人性化設計

l   外觀小巧精致，極具自身特色。

l   有狀態指示燈，可以直觀的反應設備狀態。

l   主板采用兩層電路板設計，具備體積小，抗干擾能力強，接口功能齊全等諸多特點；支持IC卡讀寫。

l   USB 接口取電即可工作，無需外接電源適配器。

2、 多通信方式接口：USB、USB-HID（免驅）、TTL串口

3、提供標準函數庫，庫函數支持各種開發環境：如Windows、Linux、UNIX、Andriod等操作系統；也可根據用戶需求進行定制開發軟件。

4、 提供多行業應用插件，可無縫集成，無需改造原系統。

三、性能指標

四、型號說明

設備的產品名稱為：內置式居民身份證閱讀機具JD-003。

默認采用標準的USBHID接口，在使用過程中無需安裝相關的USB驅動；當然也可根據客戶需要定制為USBSAM接口模式和串口模式。

五、結構介紹

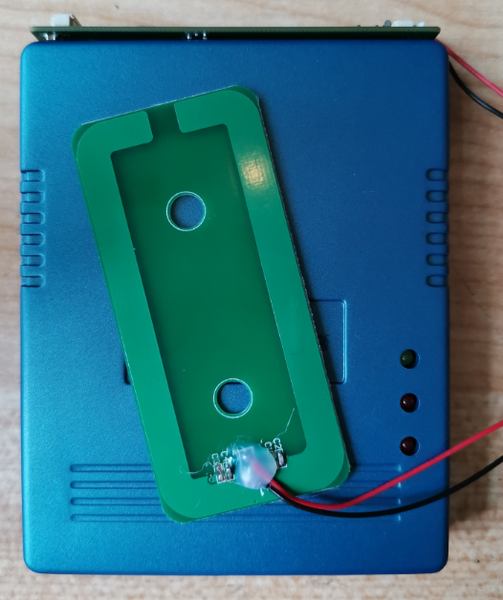

1、該設備主要由主板、天線板組件、SAM模塊三部分組成，具備基本的讀卡功能。

2、主板：采用四層板設計，同時具備三種通訊接口：USB、USB-HID、TTL串口，用戶可根據需要任選其一。

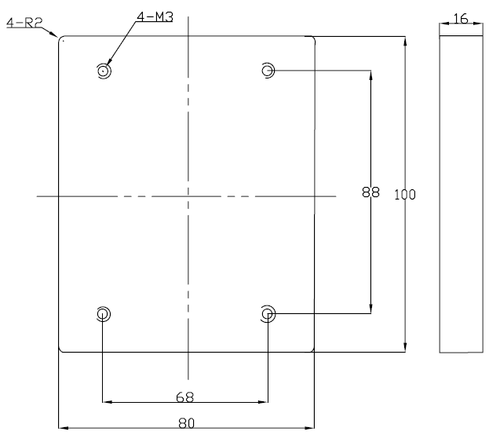

　　主板尺寸

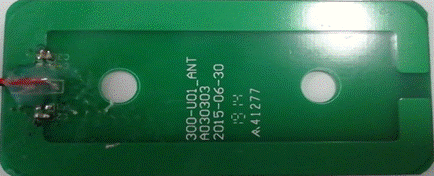

3、天線板

       天線板尺寸：35*60*1.0mm（含器件最高約2mm）

4、SAM模塊

公安部安全模塊（SJY88-F）

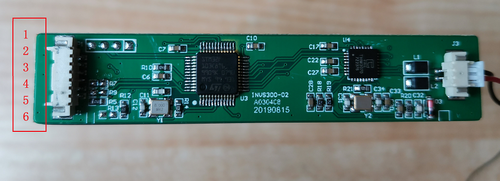

5、通訊接口板

      主板與外部通訊的接口，由該主板確定，可通過更換主板電阻，獲得不同通訊方式。

　　標準USB通訊 、USB-HID通訊、串口通訊

六、通訊接口介紹

1、讀卡模組通訊接口

　　讀卡模組同時支持三種通訊接口，分別為標準的SAM-USB、USB-HID、TTL串口（3~5V電平），用戶可根據需要任選其一。
